ASSEMBLAGE METABOT V1

C’est parti ! Maintenant que vous avez toutes les pièces et que vous avez numéroté vos moteurs, nous sommes prêts pour l’assemblage.

APERCU / VUE D’ENSEMBLE

Avant de commencer, consultez attentivement ces images, qui montrent ou seront placé les moteurs, avec leur numéro et leur orientation.

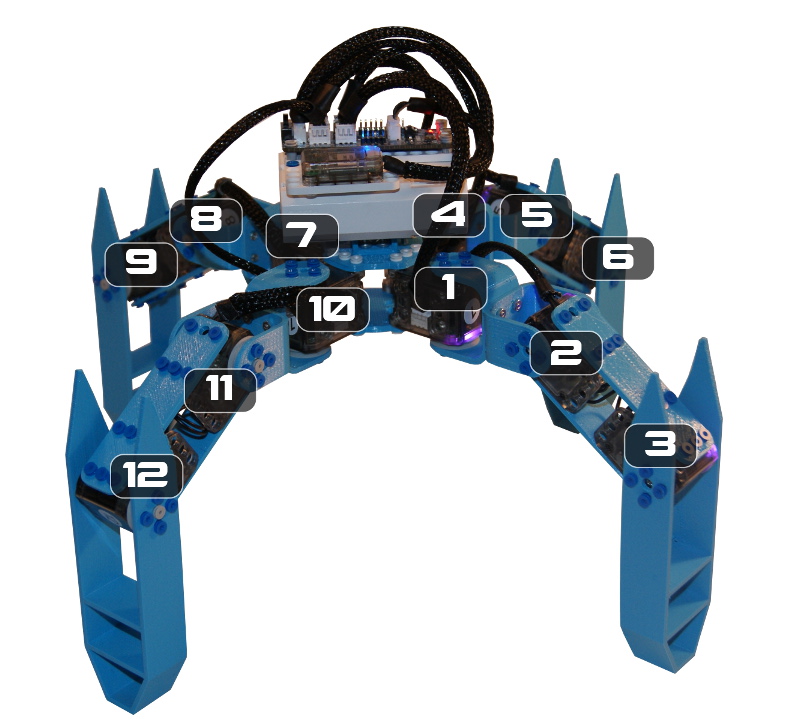

Les moteurs avec leurs identifiants

Les arbres (noirs) sont en haut

Les arbres (noirs) sont à gauche


ASSEMBLAGE DES PATTES

Accrocher deux Us

Accrochez les Us ensemble de cette manière :

Deux Us accrochés

Vous pourrez utiliser des vis (M3x8) ou de la colle très forte.

Placer les moteurs dans les U

Pensez à vérifier que vos moteurs sont bien positionnés en position zéro. Pour cela, vérifier que l’encoche sur le boitier plastique est bien alignée avec l’encoche de l’axe :

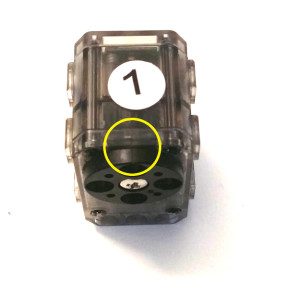

Encoche du zéro sur le XL-320

Encoche du zéro sur le XL-320

Placez maintenant le moteur 1 dans l’encoche d’un des Us, et attachez-le avec des rivets. Pour cela, placez l corps d’un rivet dans l’encoche, puis vérouillez-le avec la fixation du rivet (plus petit). Cela devrait ressemblerà ça :

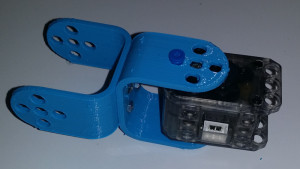

Le premier rivet

Le premier rivet

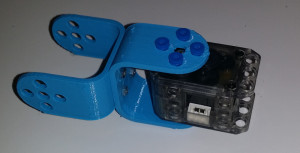

Les 4 premiers rivets

Les 4 premiers rivets

De l’autre coté, insérez une poulie (grise) puis placez également 4 rivets. Vous pouvez à présent placer un long rivet (gris) au milieu :

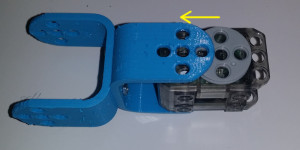

Insertion de la poulie

Insertion de la poulie

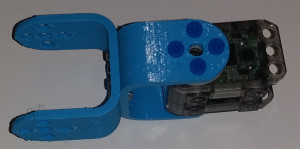

La poulie avec 4 rivets

La poulie avec 4 rivets

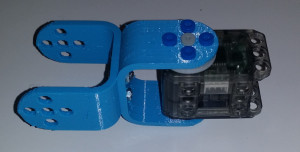

La poulie avec 4 rivets et le rivet central

La poulie avec 4 rivets et le rivet central

Vous pouvez répéter l’opération avec le moteur 2

Deux moteurs attachés par les Us

Notez qu’il est préférable de placer le moteur ayant le plus petit numéro du coté des écrous, de manière à ce que les têtes soient vers l’extérieur du robot et ne gènent pas le câble.

Attachez le troisième moteur

Désormais, nous allons attacher le moteur 3. Attention à le mettre dans le même sens (partie noire) que le moteur 2. Nous allons laisser dépasser un câble qui permettra d’atteindre le moteur 2, puis les attacher à l’aide d’une plaque latérale.
Laissez bien dépasser le câble du coté ou le moteur 1 a son axe (partie noire), ce sera le dessus du robot:

Placement du troisième moteur

Le câble sert à atteindre le moteur 2

Placement de la plaque

Enfoncez maintenant les 11 rivets dans la plaque supérieur. Le douzième ne peut pas être placé car il se superpose à la sortie du câble :

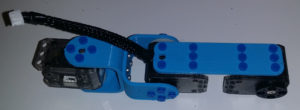

Le troisième moteur attaché

Le troisième moteur attaché

Nous allons maintenant placer le câble de l’autre coté. Notez que ce dernier restera à l’intérieur du robot (il n’a pas besoin d’être gaîné). Enfoncez alors les 10 rivets. Les 2 rivets du milieu ne peuvent également pas être placés car ils se superposent au câble:

Le cable reste dans le robot

Les 10 rivets mis

Les 2 plaques sont placées

Attachez le bout de la patte

Attention :
Votre patte doit être droite en position zero (cf encoche ci-dessus). Lorsque tous vos servomoteurs sont en position zéro, votre robot devrait ressembler à cela.

Le robot en position zero

Vous pouvez désormais attacher le bout de la patte au dernier moteur (avec une poulie). Votre première patte est terminée !

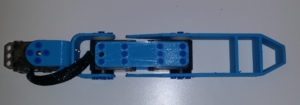

Une patte complète

Une patte complète

Une patte complète

Autres pattes

Répétez cette opération pour les pattes 4 5 6, 7 8 9 et 10 11 12.

Les 4 pattes


Assemblage du corps

Nous allons maintenant utiliser les deux pièces restantes pour assembler le corps. Faites
bien attention à l’ordre des pattes. Vous pouvez utiliser 12 rivets de chaque coté (en haut et en bas) pour
ce faire. Attention également: chaque patte arrive sur le corps avec la partie noire (l’arbre du moteur) vers
le haut:

Si vous avez des vis de M4x35, vous pouvez les utiliser ici au lieu des rivets, pour obtenir une meilleure fixation au corps.

Les moteurs avec leurs identifiants

Les pièces du corps (haut et bas)

Les 12 rivets du dessus du robot

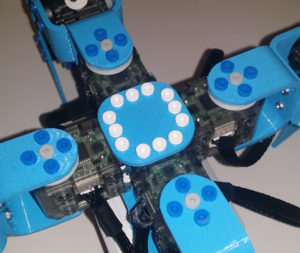

Les 12 rivets du dessous du robot

Les 12 rivets du dessous du robot

Version alternative avec le corps boulonné (M4x35, vue du dessous)


PLACER LE COUPLEUR DE BATTERIES

Vissez tout d’abord les deux coupleurs de batteries (LBB-040) comme cela :

Les coupleurs tels qu’ils doivent être fixés

Les coupleurs fixés avec deux vis

Ensuite, accrochez-les au corps, à l’aide de deux vis qui correspondent aux deux trous du dessus du corps:

Les coupleurs fixés au corps avec des vis


INSTALLATION DE L’ELECTRONIQUE

Vous pouvez maintenant placer les deux batteries dans les coupleurs puis installer les plaques de 5×12 sur le dessus avec des rivets, en ayant pris soin d’accrocher le module BT-210:

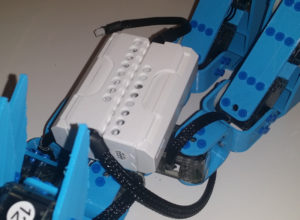

Les batteries placées

Les batteries placées

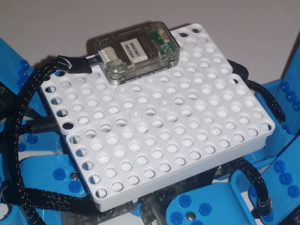

Les plaques de 5x12 et le module bluetooth

Les plaques de 5×12 et le module bluetooth

Ensuite, installez la carte de contrôle électronique. Vous pouvez utiliser des rivets gris longs.

La carte de contrôle est placée

Branchez ensuite le module bluetooth, les batteries, puis utilisez les longs câbles de 160mm pour connecter les moteurs:

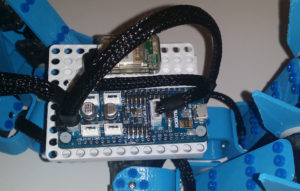

Les batteries et le bluetooth sont branchés

Les batteries et le bluetooth sont branchés

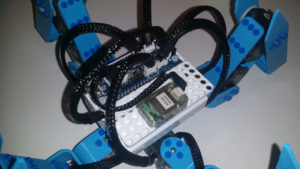

Tout est branché

Tout est branché


C’est TERMINE !

Voilà! Votre robot est maintenant complet. Si vous l’allumez à l’aide de l’interrupteur sur la carte de contrôle, les moteurs devraient s’allumer en rouge et la carte bluetooth clignoter en bleu:

Le robot assemblé

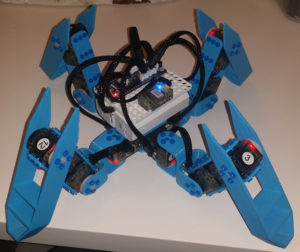

Le robot assemblé et allumé

Le robot assemblé et allumé
